Belastungstests

Rütteltest

Nichts fliegt weg!

Prüfbericht I: Dauerschwingfestigkeit des Staby Trainingsgerätes

Antragsteller:
SWHC GmbH , Schlingenerstr. 2, 86842 Irsingen/Unterfeld
Prüfgegenstand:
Staby Trainingsgerät: Glasfaserfederstab mit einem in der Mitte angebrachten Griffstück und aufgesteckten Massekugeln an beiden Enden.
Prüfzeitraum (Dauertest):
von 16.06.2004 bis 22.06.2004
Prüfergebnis:
Die Gefahr des Bauteilversagens bei vorschriftsmäßiger Benutzung besteht nicht. Auch bei überbeanspruchung tritt kein plötzliches Versagen während des Einsatzes auf.
Heimertingen, 08.12.2004
Prüfingenieur Dipl.-Ing. (FH) X. Fackler

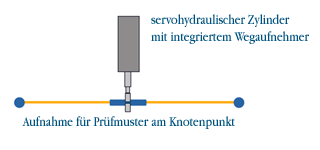

Prüfaufbau:

Die Prüfmuster wurden von einem servohydraulischen Zylinder in ihrer Resonanzfrequenz angeregt. Die Anbindung des Prüfmusters an den Zylinder erfolgt in der Mitte des Griffstücks über eine Stahlschelle. Die Schelle hat an den Anlageflächen abgerundete Kanten, damit die Schwingung am Knotenpunkt nicht beeinflusst wird. Diese Anbindung entspricht einer einhändigen Griffposition.

Prüfaufbau des Dauerschwingfestigkeitstests

Staby hält auch extremsten Belastungen stand

Nichts reißt ab!

Prüfbericht II: Zugversuch an den Endkugeln des Staby

Antragsteller:
SWHC GmbH , Schlingenerstr. 2, 86842 Irsingen/Unterfeld
Prüfgegenstand:
Staby Trainingsgerät: Glasfaserfederstab mit einem in der Mitte angebrachten Griffstück und aufgesteckten Massekugeln an beiden Enden.
Prüfzeitraum:
von 15.06.2004 bis 16.06.2004
Prüfergebnis:
Die Gefahr des Abrutschens der Endkugeln vom Staby Trainingsgerät besteht unter normalen Nutzungsbedingungen nicht.
Heimertingen, 22.06.2004
Prüfingenieur Dipl.-Ing. (FH) X. Fackler

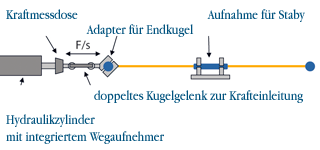

Prüfaufbau:

Das Staby Trainingsgerät ist am Griffstück fest auf den Prüfstand gespannt. Die Zugkraft wird über einen formschlüssigen Adapter auf die Endkugeln übertragen. Der Adapter übt auf die Endkugeln keine zusätzliche Pressung aus. Die Prüfkraft wird durch einen servohydraulischen Zylinder aufgebracht und mittels einer Kraftmessdose gemessen, die sich zwischen Zylinder und Adapter befindet.

Prüfaufbau des Zugversuchs

nach oben

Staby

Staby Shop
Frequenzgang Staby

Warum Staby?

Produktuntersuchungen der Technischen Hochschule Aachen haben ergeben:

"Das Staby Trainingsgerät zeigt eine deutliche Resonanz im Bereich der Eigenfrequenz. Die Eigenfrequenz liegt höher als bei anderen untersuchten Produkten. Die Amplituden des Staby sind bei gleicher Anregung wesentlich höher als bei anderen untersuchten Trainingsgeräten.

Die Dämpfung im Griffbereich des Staby ist geringer als bei anderen untersuchten Geräten. Beim Staby Gerät pflanzt sich der Verlauf der Biegung am homogensten durch den Griffbereich fort, während die Griffpartien von anderen untersuchten Geräten entweder starr oder zumindest deutlich steifer erscheinen."
